Section 5: Nozzles + Spare Parts
COAX Hose Assemblies, non-reattacheable, Page GR 11-GR 12
- Type COAX 21/8
Coaxial hose assembly for dispensers with active vapour recovery (Stage II)
Révision: 06.2021
COAX Hose Accessories for self-assembly, Page GR 13-GR 14
- Type CONTI "C" (Glossline coloured petrol pump hoses),
- Type CONTI "SL" (Slimline petrol pump hose, black),
- Type GRS 8 PU (vapour hose DN 8),
- V 21- 34/2 ../6 (hose fittings, reusable),
- Type KS 21 (anti-kinking sleeve),
- Type CS 21 (colour sleeve),
- EK 754 / EK 755 (vapour hose tails DN 8),
- GSS 11,5 (vapour hose clamp)
COAX Accessories for Active Vapour Recovery, Page GR 15
- Type CSB 21 Coax Safety Break,
- Type COAX KR 30 / COAX double swivel 45,
- Type ZAF splitter
Product Badges for ZVA nozzles - Overlook of Available Designs, Page 512a
- Type EK 145

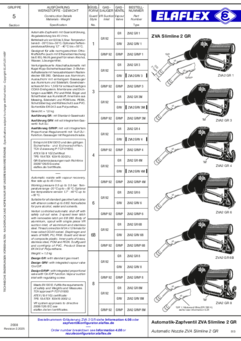

ZVA Slimline 2 GR Automatic Nozzle for Active Vapour Recovery Stage II, Page 513-516
- Type ZVA Slimline 2 GR
For all standard gasoline fuels, and E85.
Version:
'GR' = Standard, without vapour valve
'GRV' = with vapour valve "On/Off"
'GRVP' = with vapour proportional valve
OLD - ZVA 200 GR Automatic Nozzle for Active Vapour Recovery Stage II, Page 515‑516
- Type ZVA 200 GR
OLD - Production until 12.2008
For all standard gasoline fuels, and E85.
Designs:
'GR' = Standard, without vapour valve
'GRV 3' with vapour valve "On/Off"
'GRVP' = with vapour proportional valve
ZVA Slimline 2 Automatic Nozzle, Page 517-520
- Type ZVA Slimline 2
For gasoline, diesel, biodiesel, heating oil, and E85.
Accessories
Révision: 03.2021
OLD - ZVA Slimline Automatic Nozzle, Page 517,518,519,520
- Type ZVA Slimline
OLD - Production until 9.2008
For gasoline, diesel, heating oil, and E85.
Accessories
Révision: 09.2006

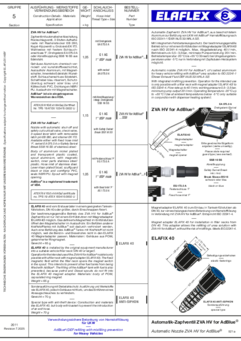

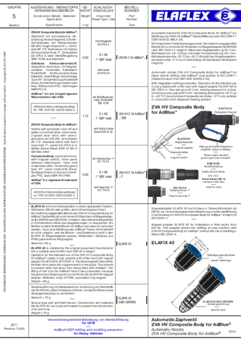

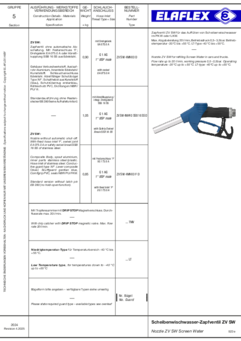

AdBlue® Refilling, Page 521a-521d
ZVA AdBlue HV
- for heavy vehicle refilling with AdBlue® urea solution
- either with swivel / with fixed hose inlet/ or Safety Swivel Break SSB 16 SS
- ELAFIX 40 Magnet Adapter / ELAFIX 40 ANTI-SIPHON for the installation into AdBlue vehicle filler necks
ZVA AdBlue LV
- for refilling with AdBlue® urea solution of light vehicles < 3,5 t
- preferably chosen with Swivel EA 075 LV or Safety Swivel Break SSB 16 LV
- dispensing only possible in conjunction with filling points to ISO 22241-5
Corrosion Resistant Automatic Nozzles, Page 523‑524
- Type ZVA-RG (red bronze),
- Type ZVA-GBZ (bronze),
- Type ZVA Slimline ... TD
Reverse Side: ZVA for Solvents / ZVA Chemical Resistance Chart
Révision: 05.2020
ZVA 25 HiFlo-Automatic Nozzle 1", Page 525-526
- Type ZVA 25
Hiflo automatic nozzle, flow rate up to 140 litres/min.
Accessories (SSB 25 reusable Safety Swivel Break)
Révision: 12.2021

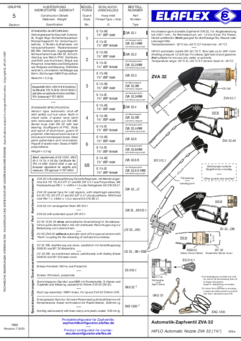

ZVA 32 Hiflo-Automatic Nozzle 1 1/4", Page 529‑530
- Type ZVA 32
Hiflo automatic nozzle, flow rate up to 200 litres/min.
Accessories
Révision: 11.2024
Sight Glasses for Nozzles, Page 531‑532
- Types SG 1" Al,
- SG 1" Al Propeller,
- SG-COAX Al
All sight glasses meet EN 13617-1.
Révision: 12.2022

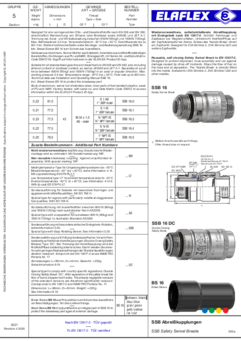

Safety Breaks, Page 533a-d
Self-closing, reusable Nozzle Breaks, Hose Breaks and Pump Breaks. Designed to protect dispenser, hose assembly and car against damage caused by drive-off incidents.
- Type SSB (Safety Swivel Breaks)
- Type CSB (COAX Safety Breaks)
- Type PSB (Pump Safety Breaks)
- Type SSB .. DC (Double Closing Safety Breaks)
- Special Types with integrated sight glass
- Type ARK 19 (for LPG)
- Type SB-LNG (for LNG)
- Type SB-CNG (for CNG)
ZV 19 · Dry Hose Delivery Nozzle ZL, Page 535‑536
- Type ZV 19
Dispensing nozzle, without automatic shut-off (function), flow rate up to 100 litres/min., for solvents and water
- Type ZL
Dry hose delivery nozzle made of stainless steel
Révision: 11.2022

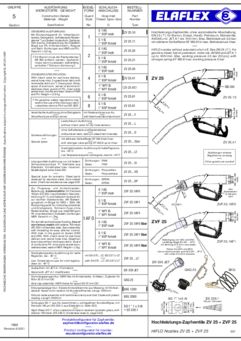

Manual Nozzles ZV 25 + ZVF 25 Size DN 25, Page 537‑538
- Type ZV 25
Hiflo dispensing nozzle, without automatic shut-off (function), flow rate up to 140 litres/min.
- Type ZVF 25
Special type for aircraft refuelling
Révision: 10.2019

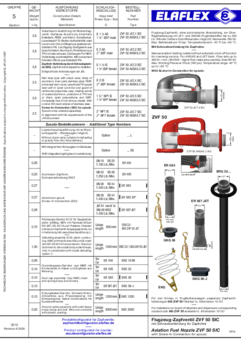

Aviation Fuel Nozzle ZVF 50, Page 541a‑541d
- Type ZVF 50 (successor of ZVF 40)
- Aviation fuelling nozzle, without automatic shut-off (function), for overwing service, flow rate up to 400 litres/min.
- Accessories
Bulk Delivery Nozzles Size 32-50 · Hose Swivels "ZV 400", "ZV 500", "DS", Page 543‑544
- Types ZV 400 / ZV 500
High performance dispensing nozzles with fixed spout, without automatic shut-off (function), flow rate up to 650 litres/min.,
- Type DS
Swivel hose inlet
Révision: 06.2016
Bulk Delivery Nozzles ZV 400/500 with TW Coupling · Spouts with TW Coupling, Page 549‑550
- Type ZV 400
- Type ZV 500
High performance dispensing nozzles, without automatic shut-off (function), with MK coupling, flow rate up to 750 litres/min.,
Spouts with VK coupling
Révision: 10.2021
Ball Valve Bulk Delivery Nozzle ZH 50, Page 553‑554
- Type ZH 50
High performance dispensing nozzle, without automatic shut-off (function), for Diesel, heating oil, viscous oil.
Special type 'E 85' also for fuel/ethanol mix.

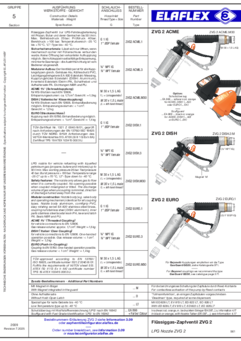

LPG Nozzle ZVG 2, Safety Break ARK 19, Page 561‑564
- Types ZVG 2 ACME, ZVG 2 DISH, ZVG 2 EURO.
LPG nozzles for vehicle refuelling with liquefied petroleum gas (propane, butane and mixtures) up to 50 l/min.
- Type ARK 19 reconnectable Safety Break DN 19 for LPG
- Type NB-LPG, Nozzle Boot for ZVG 1, ZVG 2 and LPG nozzles of other manufacturers
L.P. Gas Nozzles GasGuard & ZVG 2 UL, Page 567‑574
- Types GG1 ACME
- Types GG20 ACME
- Type GG30 BAYO
- Type ZVG 2 EURO UL
- Type ZVG 2 K
LPG nozzles for vehicle refuelling with liquefied petroleum gas (propane, butane and mixtures) up to 50 l/min.
Révision: 11.2022Catalogue Pages by Category
COAX Hose Assemblies and COAX Accessories
- COAX Hose Assemblies, non-reattacheable
- COAX Hose Accessories for self-assembly
- COAX Accessories for Active Vapour Recovery
ZVA
- Product Badge - Overlook of Available Designs
- ZVA Slimline 2 GR Automatic Nozzle for Active Vapour Recovery Stage II
- OLD - ZVA 200 GR Automatic Nozzle for Active Vapour Recovery Stage II
- ZVA Slimline 2 Automatic Nozzle
- OLD - ZVA Slimline Automatic Nozzle
- ZVA AdBlue HV and ZVA AdBlue LV
- Corrosion Resistant Automatic Nozzles
- ZVA 25 HiFlo-Automatic Nozzle 1"
- ZVA 32 Hiflo-Automatic Nozzle 1 1/4"
ZVA Accessories
- Sight Glasses for Nozzles
- Safety Breaks
Nozzles ZV, ZL nozzles without automatic shut-off
- ZV 19 · Dry Hose Delivery Nozzle ZL
- Nozzles ZV 25 + ZVF 25 Size DN 25, without automatic shut-off (function)
- Aviation Fuel Nozzle ZVF 50
- Bulk Delivery Nozzles Size 32-50 · Hose Swivels "ZV 400", "ZV 500", "DS"
- Bulk Delivery Nozzles ZV 400/500 with TW Coupling
- Ball Valve Bulk Delivery Nozzle ZH 50
LPG Nozzles & Accessories
- LPG Nozzle ZVG 2, Safety Break ARK 19
- L.P. Gas Nozzles GasGuard, ZVG 2 UL & ZVG 2 K
CNG Nozzle & Accessories
– see Gaz Haute-Pression
La Qualité pour la station service...
Tout automobiliste a déjà eu un produit ELAFLEX HIBY en main : la pistolet de distribution automatique ZVA, célèbre dans le monde entier.
Compagnies pétrolières, équipementiers et prestataires de service préfèrent l'ergonomie, les forts débits, la fiabilité et l'innovation technique.
Grâce à son système modulaire, le ZVA peut être livré et adapté à chaque pompe à carburant, chaque tuyau de distribution et chaque tubulure de remplissage, ou peut être adapté a posteriori.
La conception modulaire du ZVA permet aussi un entretien et une réparation économiques. Les remplacements simples peuvent être opérés sur site par les entreprises de service. À l'atelier, on peut démonter et remonter le ZVA en quelques minutes avec quelques outils. Avec une ou deux réparations mineures, le ZVA peut durer plus de dix ans.
Ces facteurs font que nos pistolets de distribution - malgré un prix d'achat nettement supérieur à celui de nombreux autres "pistolets de distribution" - ont le prix d'exploitation global le plus faible rapporté à leur durée totale de vie/utilisation (coût total de possession). Cela inclut aussi nos tuyaux Slimline et les accessoires, comme les raccords cassants et les verres viseurs.

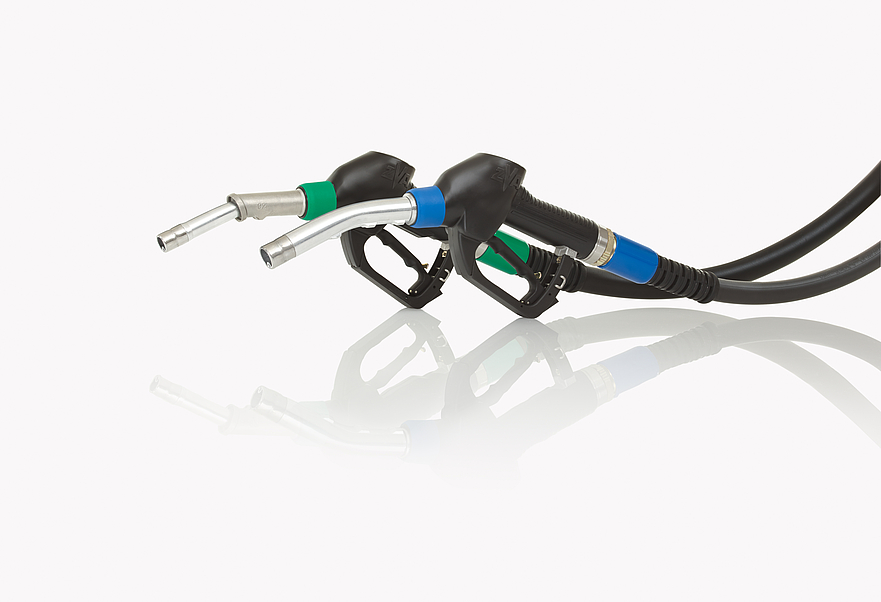

À côté des deux plus importantes soupapes de distribution, ZVA Slimline 2 et ZVA Slimline 2 GR, vous trouverez dans ce catalogue pour la station service:
- les tuyaux COAX pour la récupération des vapeurs
- les plaquettes d'identification de produit EK 145 (essayez notre nouveau sélecteur pour choisir rapidement)
- le ZVA 25, HiFlo pour le ravitaillement des camions
- le ZVA Slimline AdBlue pour le ravitaillement des camions avec l'additif carburant - solution d'urée
- les pistolets de distribution ZVG et GasGuard, pour le GPL
... et pour de nombreuses autres applications
Pour presque toutes les applications, nous proposons un pistoilet de distribution adéquat: mazout, huiles de lubrification, produits chimiques, produits agro-alimentaires, alcools, gaz liquéfié. Voici un extrait de notre gamme de services
- ZVA 32, Pistolet automatique très haut débit, jusqu'à 200 l/min
- ZVA Slimline 2, ZVA 25, ZVA 32 en version spéciale pour le ravitaillement des avions
- ZVF 25 et ZVF 40 (nouveau : ZVF 50), non-automatique, pour le ravitaillement des avions
- ZVA Slimline, ZVA 25 pour les produits chimiques, les produits gro-alimentaires/alcools
- ZV 19, ZV 25 - non-automatique, pour débits jusqu'à 140 l/min
- ZV 400, ZV 500, ZH 50 : Pistolets de distribution non manuels haut débit jusqu'à 750 l/min, pour les camions citernes. Versions standards pour diesels et huiles, versions spéciales de ZV 400/500 également pour produits chimiques et solvants
- GasGuard GG10, pistolet de distribution haut débit pour gaz liquéfié GPL
Faites appel aux conseils de notre équipe de vente. Sinon, pour faciliter et accélérer votre choix: utilisez nos Configurateur de pistolets
!
